有翼ロケット「WIRES #014」

機体の上下分割構造を廃止して、複数部品を一体化することで軽量化に貢献

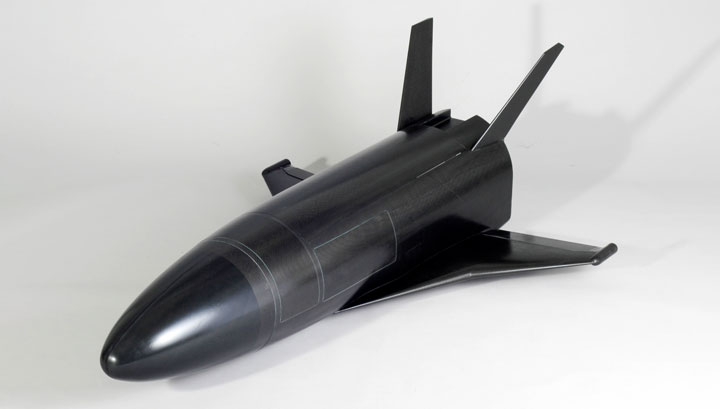

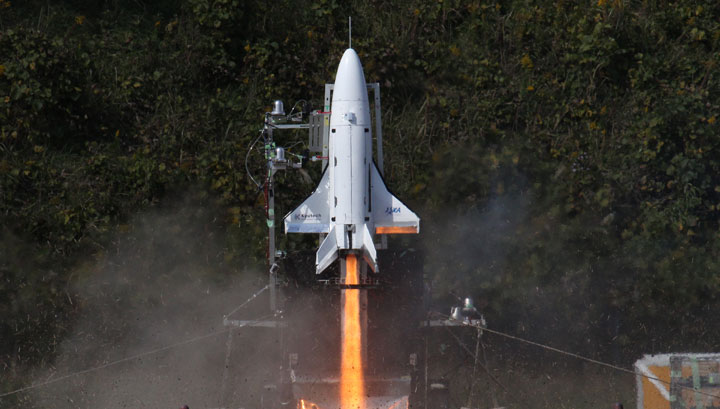

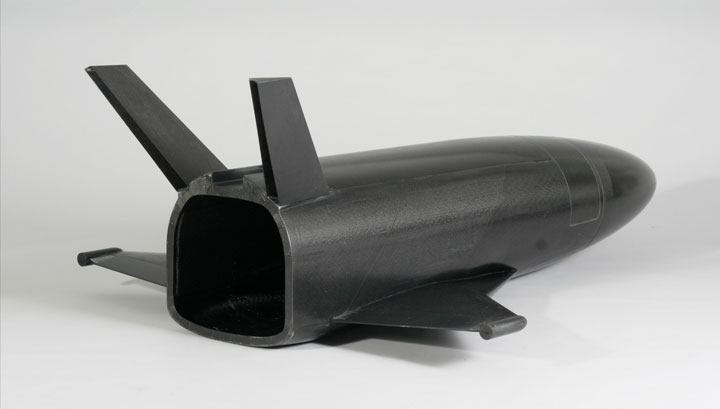

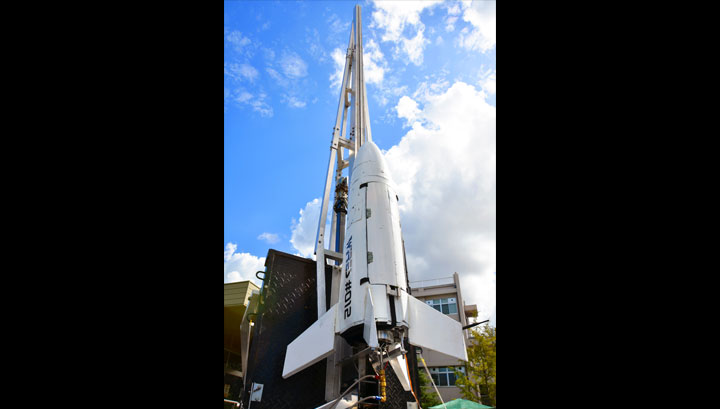

WIRES(WInged REusable Sounding rocket)は航法誘導制御システムの飛行実証を目的として、東京理科大学発ベンチャーSPACE WALKERが開発した有翼式のロケット実験機です。胴体と主翼、尾翼はCFRPを採用し、ノーズには電波透過性のためGFRPを適用しています。また、当初のセミモノコック構造からモノコック構造に変更し、上下分割を廃止し一体成形とすることで軽量化に貢献しました。2020年に打ち上げ実験を実施して飛行データの取得に成功。現在は規模拡大した技術実証機WIRES #015の開発が進んでおり、東レ・カーボンマジックは2011年から機体構造の設計・製造・試験を支援しています。

クライアント 東京理科大学(旧九州工業大学機械知能工学科宇宙システム研究室)
URL https://space-walker.co.jp/
用途 ロケット実験機
開発部分 機体
要求特性 軽量化/剛性/形状自由度/固有振動特性/大型一体成形
開発範囲 構造解析/設計/材料選定/評価試験/試作/成形方法選定/製造/
開発期間 約3年
成形方法 オートクレーブ
サイズ 全長 1,700mm/全幅 1,100mm全高 600mm
重量 総重量 50kg
